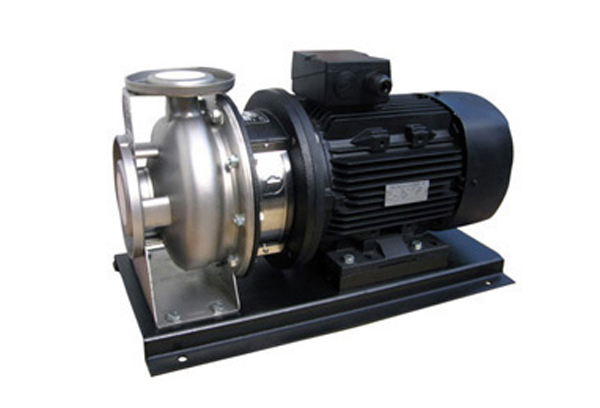

ZS型不銹鋼衛生級臥式離心泵產品應用
ZS型不銹鋼臥式單級離心泵是一種適應范圍較廣的多功能產品，可以輸送各種包括水或工業液體在內的不同介質，適用于不同溫度、流量和壓力范圍。其典型應用主要包括以下方面：
供水：水廠過濾、輸送及分區送水和主管增壓；
工業增壓：流程水系統、清洗系統；
工業液體輸送：鍋爐給水、冷凝系統、冷卻和空調系統、機床配套、酸堿輸送；
水處理：蒸餾系統或分離器、游泳池等；
農田灌溉、石油化工、醫藥衛生等。
ZS型不銹鋼衛生級臥式離心泵安裝條件
ZS型不銹鋼臥式單級離心泵為泵軸直聯型聯結，由泵、泵軸和標準電機組成：
泵應安裝在通風且防冰凍的地方；
泵的安裝要保證在使用時泵不受系統管路的張力影響；
如果泵安裝在戶外，須配置合適的外罩以防止電氣元件進水或凝露；
為了方便于檢查和維修，在機組的周圍應須留有足夠的空間；
電氣接線裝置應保證泵不受缺相、電壓不穩、漏電和過載的損害；
泵應水平安裝在基座上，水平方向為泵的吸入口，垂直方向為泵的排出口。
ZS型不銹鋼衛生級臥式離心泵運行條件
清潔、稀薄、非易燃易爆并不含有固體顆粒和纖維的液體；
溫度在-20℃至+100℃之間的液體；
環境溫度較高+40℃；
較高海拔1000米；
系統較高壓力10bar。
ZS型不銹鋼衛生級臥式離心泵電機
電機為全封閉、風冷式二標準電機；
防護等級：IP55；
絕緣等級：F；
標準電壓：50Hz 1×220V 3×380V
ZS型不銹鋼衛生級臥式離心泵性能參數
型號 | 揚程 | 流量(m3/h) | 電機功率(KW) | 轉速(r/min) |
ZS50-32-160/1.1 | 18 | 6.3 | 1.1 | 2900 |
ZS50-32-160/1.5 | 20 | 12.5 | 1.5 | 2900 |
ZS50-32-160/2.2 | 25 | 12.5 | 2.2 | 2900 |
ZS50-32-200/3.0 | 32 | 12.5 | 3.0 | 2900 |
ZS50-32-200/4.0 | 42 | 12.5 | 4.0 | 2900 |
ZS50-32-200/5.5 | 54 | 12.5 | 5.5 | 2900 |
ZS65-40-125/1.5 | 13 | 25 | 1.5 | 2900 |
ZS65-40-125/2.2 | 18 | 25 | 2.2 | 2900 |
ZS65-40-125/3.0 | 24 | 25 | 3.0 | 2900 |
ZS65-40-160/4.0 | 28 | 25 | 4.0 | 2900 |
ZS65-40-200/5.5 | 36 | 25 | 5.5 | 2900 |
ZS65-40-200/7.5 | 46 | 25 | 7.5 | 2900 |
ZS65-40-200/11.0 | 62 | 25 | 11.0 | 2950 |
ZS65-50-125/3.0 | 13 | 50 | 3.0 | 2900 |
ZS65-50-125/4.0 | 18 | 50 | 4.0 | 2900 |
ZS65-50-160/5.5 | 25 | 50 | 5.5 | 2900 |
ZS65-50-200/7.5 | 32 | 50 | 7.5 | 2900 |
ZS65-50-200/9.2 | 40 | 50 | 9.2 | 2900 |
ZS65-50-200/11.0 | 48 | 50 | 11.0 | 2950 |
ZS65-50-200/15.0 | 58 | 50 | 15.0 | 2950 |
ZS65-50-200/18.5 | 68 | 50 | 18.5 | 2950 |
ZS80-65-125/5.5 | 13 | 100 | 5.5 | 2900 |
ZS80-65-125/7.5 | 18 | 100 | 7.5 | 2900 |
ZS80-65-125/9.2 | 23 | 100 | 9.2 | 2900 |
ZS80-65-160/11.0 | 27 | 100 | 11 | 2950 |
ZS80-65-160/15.0 | 36 | 100 | 15 | 2950 |
ZS80-65-200/18.5 | 45 | 100 | 18.5 | 2950 |
ZS80-65-200/22.0 | 53 | 100 | 22 | 2950 |
ZS80-65-200/30.0 | 66 | 100 | 30 | 2950 |
ZS100-80-160/11.0 | 15 | 160 | 11 | 2950 |
ZS100-80-160/15.0 | 22 | 160 | 15 | 2950 |
ZS100-80-160/18.5 | 28 | 160 | 18.5 | 2950 |
ZS100-80-200/22.0 | 33 | 160 | 22 | 2950 |
ZS100-80-200/30.0 | 45 | 160 | 30 | 2950 |
ZS100-80-200/37.0 | 54 | 160 | 37 | 2950 |
ZS型不銹鋼臥式單級離心泵是一種適應范圍較廣的多功能產品，可以輸送各種包括水或工業液體在內的不同介質，適用于不同溫度、流量和壓力范圍。其典型應用主要包括以下方面：
供水：水廠過濾、輸送及分區送水和主管增壓；
工業增壓：流程水系統、清洗系統；
工業液體輸送：鍋爐給水、冷凝系統、冷卻和空調系統、機床配套、酸堿輸送；
水處理：蒸餾系統或分離器、游泳池等；
農田灌溉、石油化工、醫藥衛生等。
ZS型不銹鋼臥式單級離心泵為泵軸直聯型聯結，由泵、泵軸和標準電機組成：
1）泵應安裝在通風且防冰凍的地方；
2）泵的安裝要保證在使用時泵不受系統管路的張力影響；
3）如果泵安裝在戶外，必須配置合適的外罩以防止電氣元件進水或凝露；
4）為了方便于檢查和維修，在機組的周圍應必須留有足夠的空間；
5）電氣接線裝置應保證泵不受缺相、電壓不穩、漏電和過載的損害；
6）泵應水平安裝在基座上，水平方向為泵的吸入口，垂直方向為泵的排出口。

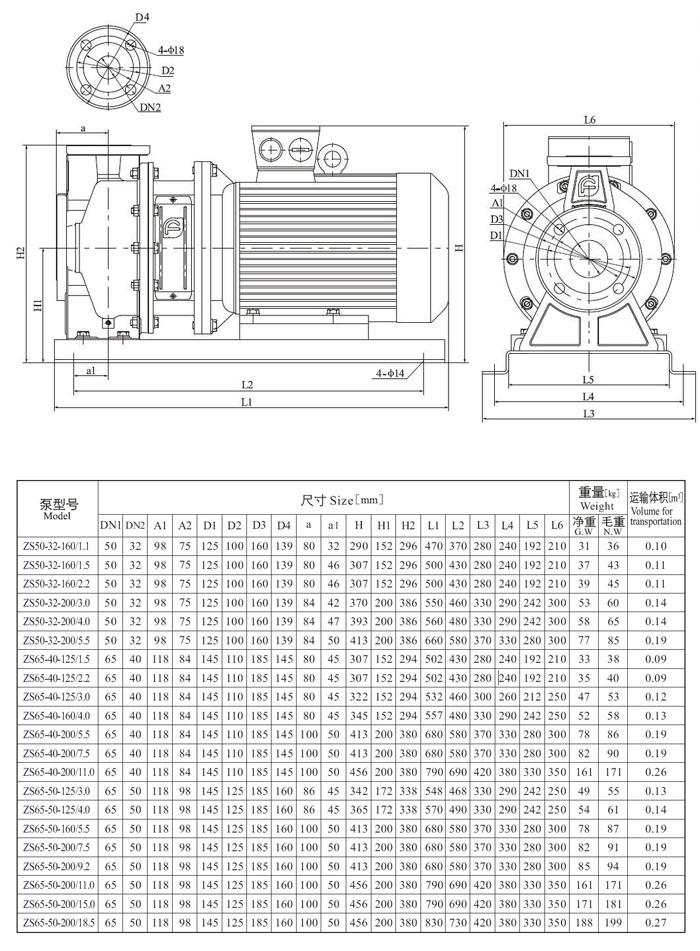

ZS型不銹鋼衛生級臥式離心泵安裝尺寸
